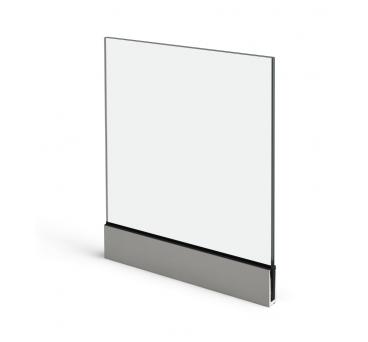

Sistema de guarda-corpos minimalista que combina a estética mais vanguardista com as máximas exigências de segurança.

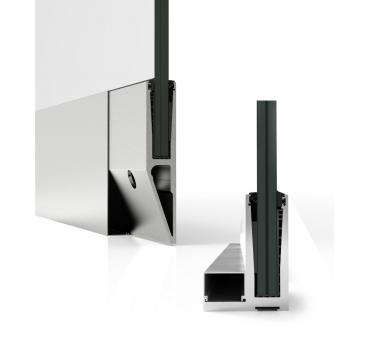

Trata-se de um sistema em “U” desenhado para alojar vidro laminado temperado de segurança e que pode ser instalado tanto sobre a laje como na testa da laje.

Existe em duas versões:

• View Crystal que resiste a uma carga de 1,0 kN/m aplicada a 1,1 metros de altura, tornando-a apta para aplicação nas zonas A, B, C1, C2, C3, C4 e E do Eurocode 1.
• View Crystal Plus, sistema reforçado capaz de suportar carga de 3,0 kN/m. Esse sistema, con maior resistência, é apto para aplicação nas zonas A, B, C, D e E do Eurocode.

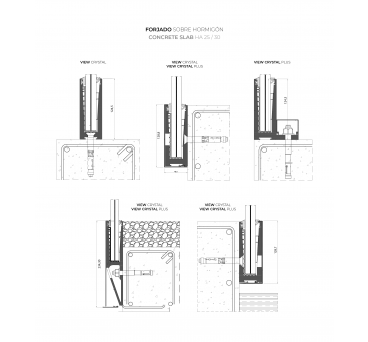

Possibilidades

Montagem sobre laje

Montagem sobre laje embebida

Montagem na testa da laje:

- Ao nível da laje

- Ao nível do pavimento

Altura máxima

1100 milímetros

Possibilidade de envidraçamento

Este sistema de guarda-corpos permite 12 possibilidades de envidraçamento: duplo vidro de 10,

8 ou 6 mm, unidos por até quatro butirais de polivinilo de 0,38 mm.

Recomenda-se o uso de vidro temperado..

TIPO

LAMINADO

COMPOSIÇÕES

10- 1,52 -10
10- 1,14 -10
10- 0,76 -10
10- 0,38 -10

8- 1,52 -8
8- 1,14 -8
8- 0,76 -8
8- 0,38 -8

6- 1,52 -6
6- 1,14 -6
6- 0,76 -6
6- 0,38 -6

Ensaios segundo as normas UNE 85237,

UNE 85238 e UNE 85240 e requisitos

estabelecido no Eurocódigo 1 segundo para

EN 1991-1-1 /AC.

Ensaio de referência para guarda-corpos de alumínio extrudado e vidro, aplicado na testa da laje, de dimensões totais a partir do nível do piso de 1100 mm (H) x 1500 mm (L).

Ensaio de referência para guarda-corpos de alumínio extrudado e vidro, aplicado sobre a laje, de dimensões totais a partir do nível do piso de 1100 mm (H) x 1500 mm (L).
