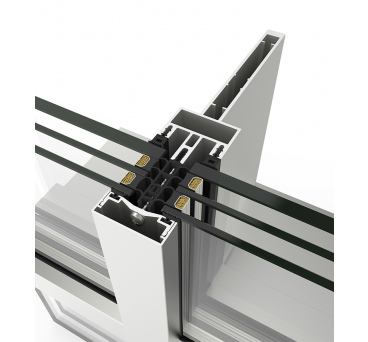

Com uma secção vista de apenas 18 mm, tanto no montante como na travessa, este novo sistema de fachadas apresenta linhas minimalistas e esbeltas proporcionando uma total entrada de luz para o interior do edifício.

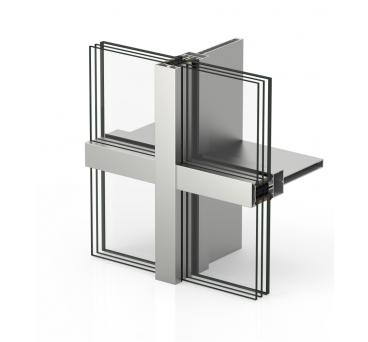

O sistema de montantes e travessas apresenta igual profundidade, o que resulta numa montagem coplanar que proporciona uniformidade nas linhas interiores da fachada.

A grande Rotura de Ponte Térmica, aliada à ampla capacidade de envidraçamento, até 50 mm, com composições de vidro de grandes espessuras e energéticamente eficientes, conferem a esta nova gama de fachadas excelentes prestações térmicas e acústicas.

A combinação de montantes e travessas é compatível com os seguintes sistemas de fachada: TP 52, SG 52, TPH 52, TPV 52, ST52 e SST52.

Envidraçamento

Máximo 50 mm / Mínimo 4 mm

Possibilidades de abertura

Projetante oculta

Oscilo-batente / batente oculta

Em combinação com o sistema TPH 52

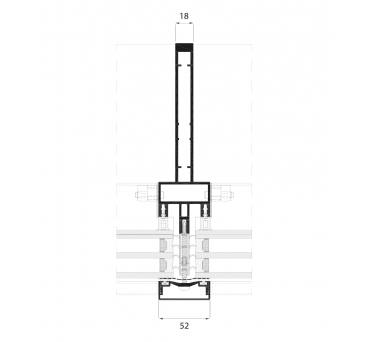

Secções vista interior

Montante – 18 mm / Travessa – 18 mm

Espessura perfilaria

Montante 2,6mm / Travessa 2,6 mm

Dimensões máximas/mínimas

Abertura projetante

Largura máx. (L) = 2.500 mm

Altura máx. (H) = 2.500 mm

Largura mín. (L) = 500 mm

Altura mín. (H) = 650 mm

Apertura Oscilo-batiente / projetante oculta

Largura máx. (L) = 1.400 mm

Altura máx. (H) = 1.900 mm

Largura mín. (L) = 500 mm

Altura mín. (H) = 660 mm

Peso máximo

Abertura projetante horizontal 180 Kg

Abertura oscilo-batente oculta 100 Kg

Tapetas

Tapeta elíptica 85 mm de profundidade

Tapeta em H 34 mm de profundidade

Tapeta Retangular 14, 19, 100 y 145 mm de profundidade

Tapeta piramidal 155 mm de profundidade

Acabamentos

Lacagem a cores (RAL, salpicados e rugosos)

Lacagem imitação madeira

Lacagem anti-bacteriana

Anodizado

Coeficiente de transmissão térmica
Ucw desde 0,6 (W/m²K)
Consultar dimensão e vidro
