Nova geração de fachadas formadas por um sistema de base com ampla gama de montantes e travessas que dá resposta às diferentes necessidades estéticas e construtivas dos projetos arquitetônicos através de soluções integrais.

A sua perfilaria de base, de 16 mm a 250 mm nos montantes e de 22.5 mm a 255.5 mm nas travessas, assim como os acessórios complementares, são comuns a todas as novas fachadas CORTIZO. A ampla gama destes perfis e de uniões mecânicas dos mesmos, permite a execução de todo tipo de fachadas (na vertical, com inclinação, em esquina a 90º ou poligonais), assim como a resolução de modelações com vidros de grandes dimensões e peso.

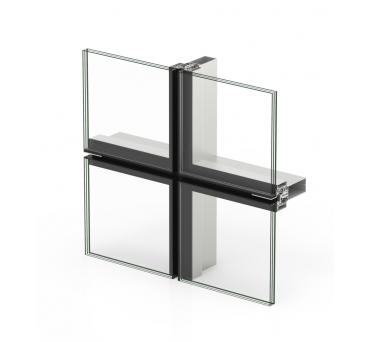

Nesta fachada ST 52 o vidro estará colado a um bastidor de alumínio com silicone estrutural. A fixação do conjunto vidro-bastidor à estrutura portante e feita com pequeñas peças de alumínio do sistema SG 52.

A característica estética deste sistema é oferecer o mesmo aspeto, tanto em vidros fixos como nos que abrem e tanto pelo exterior como pelo interior.

A sua estética exterior de somente vidro tem uma junta aberta, sendo a primeira barreira de estanquidade uma junta de EPDM instalada perimetralmente em cada módulo.

Envidraçamento

Máximo envidraçamento: 48 mm

Mínimo envidraçamento: 6 mm

Possibilidades de abertura

Projetante horizontal oculta

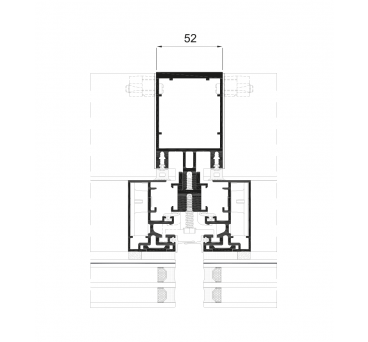

Secções vista interior

Montante 52 mm / Travessa 52 mm

Espessura perfilaria

Montante 2,1 e 3,0 mm / Travessa 2,1 mm

Dimensões máximas/mínimas

Abertura projetante

Largura máx. (L) = 2.500 mm
Altura máx. (H) = 2.500 mm

Largura mín. (L) = 500 mm
Altura mín. (H) = 650 mm

Peso máximo

180 Kg

Consulte o peso e as dimensões máximas para o resto das tipologias.

Acabamentos

Lacagem a cores (RAL, salpicados e rugosos)

Lacagem imitação madeira

Lacagem anti-bacteriana

Anodizado

Coeficiente de transmissão térmica
Ucw desde 0,7 (W/m²K)

Consultar dimensão e vidro

Permeabilidade ao ar

(UNE-EN 12152:2000) CLASE AE

Estanquidade à água

(UNE-EN 12154:2000) CLASE RE750

Resistência ao vento

(UNE-EN 13116:2001) APTO
