Nova geração de fachadas formadas por um sistema de base com ampla gama de montantes e travessas que dá resposta às diferentes necessidades estéticas e construtivas dos projetos arquitetônicos através de soluções integrais.

A sua perfilaria de base, de 16 mm a 250 mm nos montantes e de 22.5 mm a 255.5 mm nas travessas, assim como os acessórios complementares, são comuns a todas as novas fachadas CORTIZO. A ampla gama destes perfis e de uniões mecânicas dos mesmos, permite a execução de todo tipo de fachadas (na vertical, com inclinação, em esquina a 90º ou poligonais), assim como a resolução de modelações com vidros de grandes dimensões e peso.

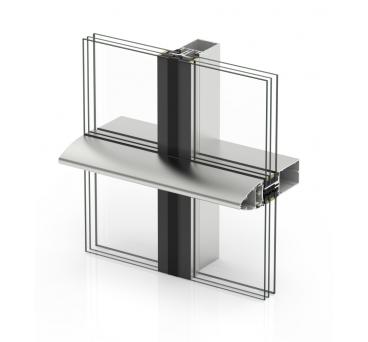

Esta fachada TPH 52 é um sistema misto que nasce da combinação da TP52e da SG 52. Neste sistema mantemse as capas pressoras nas horizontais ressaltando a trama neste sentido, enquanto que a fixação do vidro na vertical é feita por intermédio das peças em aluminio aparafusadas ao montante juntamente com o perfil - U.

A máxima Rotura de Ponte Térmica, unida à sua grande capacidade de envidraçamento, até 44 mm, com composições de vidro de grandes espessuras y energeticamente eficientes, conferem a esta nova gama de fachadas umas excelentes prestações térmicas e acústicas.

Envidraçamento

Máximo envidraçamento: 64 mm*

Mínimo envidraçamento: 6 mm

* Consulte para maiores espessuras

Possibilidades de abertura

Projetante horizontal oculta

Projetante paralela oculta

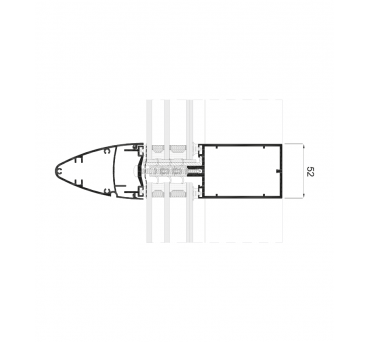

Secções vista interior

Montante 52 mm / Travessa 52 mm

Espessura perfilaria

Montante 2,1 e 3,0 mm / Travessa 2,1 mm

Perfis de RPT

12-66 mm / Perfis de RPT de 6, 12 e 30 mm empilháveis

Dimensões máximas / mínimas em aberturas

Abertura projetante

Largura máx. (L) = 2.500 mm
Altura máx. (H) = 2.500 mm

Largura mín. (L) = 500 mm
Altura mín. (H) = 650 mm

Peso máximo

Abertura projetante horizontal 180 Kg

Abertura projetante paralela 200 Kg

Consulte o peso e as dimensões máximas para o resto das tipologias.

Capas

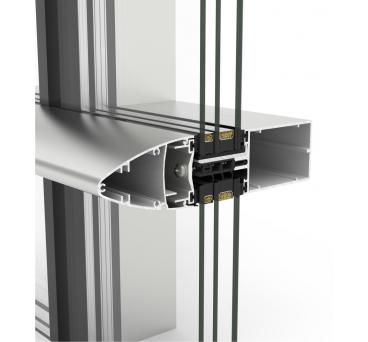

Capa elíptica de 85 mm de profundidade.

Capa em H de 34 mm de profundidade

Capas retangulares de 14, 19, 100 e 145 mm de profundidade

Acabamentos

Lacagem a cores (RAL, salpicados e rugosos)

Lacagem imitação madeira

Lacagem anti-bacteriana

Anodizado

Coeficiente de transmissão térmica
Ucw desde 0,6 (W/m²K)

Consultar dimensão e vidro

Certificação britânica CWCT

Permeabilidade ao ar
(UNE-EN 12152:2000) CLASE AE

Estanquidade à água
(UNE-EN 12154:2000) CLASE RE1500

Resistência ao vento
(UNE-EN 13116:2001) APTO

(Carga de desenho 2000 Pa - carga de seguridade 3000 Pa)

Ensaio de referência 3,00 x 3,50 m.
